樓主  發表于: 8天前

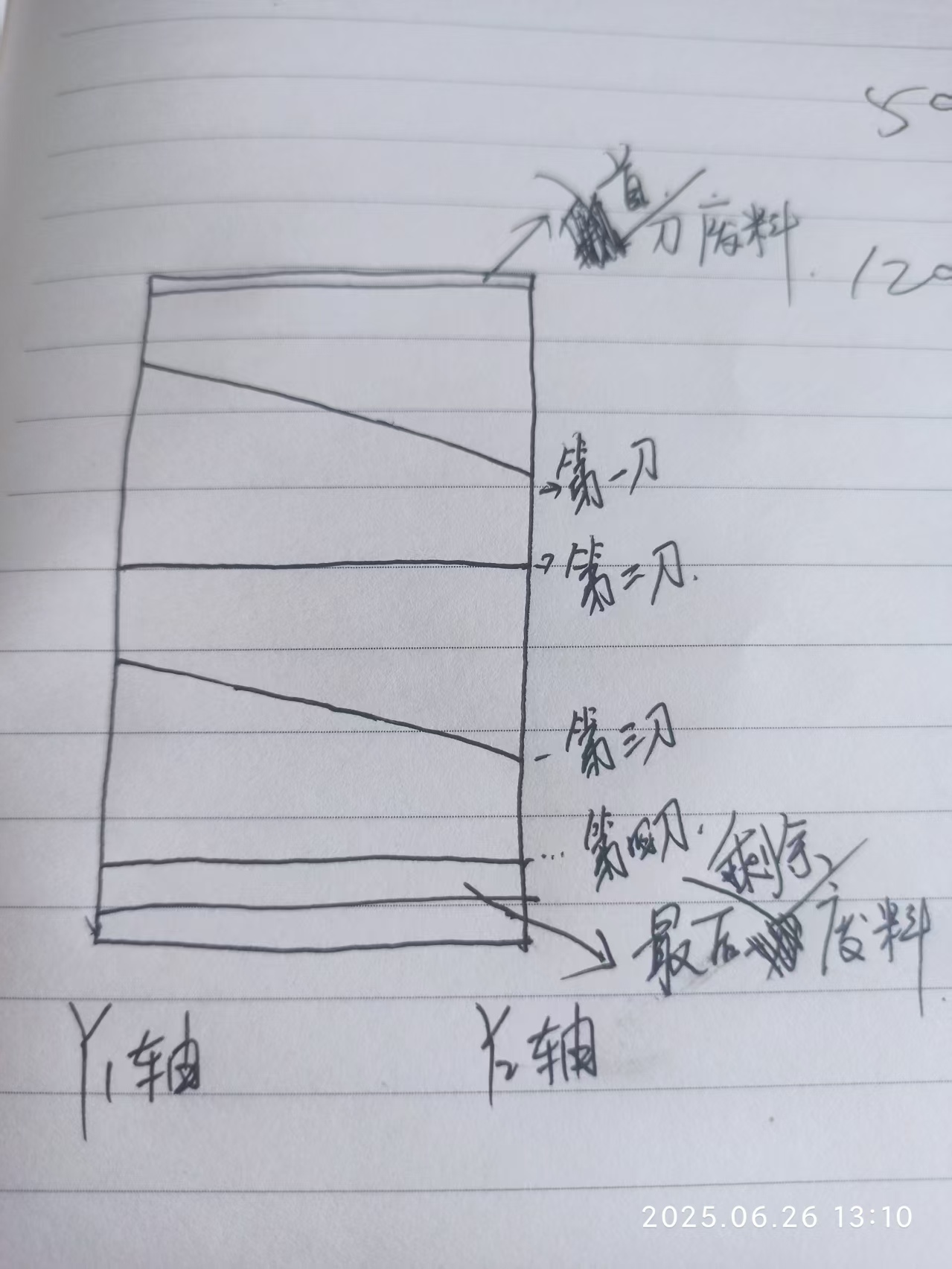

其中的送料流程如圖所示：去除首刀廢料和最后剩余廢料，產品板材有大小邊，在觸摸屏上輸入大小邊尺寸，用兩個Y軸伺服軸控制大小邊的尺寸定位后裁切機裁切�？蛻舻恼宄叽缬卸喾N類型，裁切的產品板材也可以設定任意尺寸，但都是統一規格。所以，第二刀的就要大邊和小邊定位距離數據交換，具體切多少刀可以事先運算出來。所以，一個循環用梯形圖比較麻煩，刀數從幾-上百不等。所以有大佬可以搞個ST語言的流程，不管任意多少刀數和產品尺寸。
hdhhyl198331
級別: 正式會員
精華主題: 0
發帖數量: 12 個
工控威望: 62 點
下載積分: 62 分
在線時間: 69(小時)
注冊時間: 2025-04-18
最后登錄: 2025-07-04
查看hdhhyl198331的 主題 / 回貼
1樓  發表于: 8天前
各類產品尺寸事先調試好，數據存到配方里，方便切換調用，麻煩的事，一個循環流程對應多種尺寸的產品的裁切。
hezhen880924
級別: 略有小成
精華主題: 0
發帖數量: 182 個
工控威望: 308 點
下載積分: 921 分
在線時間: 682(小時)
注冊時間: 2013-01-08
最后登錄: 2025-07-04
查看hezhen880924的 主題 / 回貼
2樓  發表于: 昨天
板材料卷直線運動，Y1軸和Y2軸切刀定位運動？
這個不難呀！你覺得剪板機難點在哪里？中級工程師就可以解決。
樓主留言：
就是切斜板那種，YI和Y2軸是相當于兩個手送料的，用PLC做肯定沒有用CAD路徑導入那種工控機做的高端。
皮五
級別: 工控俠客
精華主題: 0
發帖數量: 771 個
工控威望: 2803 點
下載積分: 2791 分
在線時間: 414(小時)
注冊時間: 2007-07-14
最后登錄: 2025-07-04
查看皮五的 主題 / 回貼
3樓  發表于: 昨天
這個圖片中的直刀和斜刀是同一個刀切的嗎？
樓主留言：
刀是標準剪板機，Y1和Y2送料有斜度，還要省料，不是切個矩形。還要有配方和很多種類型和尺寸
hdhhyl198331
級別: 正式會員
精華主題: 0
發帖數量: 12 個
工控威望: 62 點
下載積分: 62 分
在線時間: 69(小時)
注冊時間: 2025-04-18
最后登錄: 2025-07-04
查看hdhhyl198331的 主題 / 回貼
4樓  發表于: 昨天
做這種斜邊的，用PLC做的，廣州有一家公司做塌房了，沒有成功
hezhen880924
級別: 略有小成
精華主題: 0
發帖數量: 182 個
工控威望: 308 點
下載積分: 921 分
在線時間: 682(小時)
注冊時間: 2013-01-08
最后登錄: 2025-07-04
查看hezhen880924的 主題 / 回貼
5樓  發表于: 昨天
引用
引用第4樓hdhhyl198331于2025-07-03 10:48發表的  :
做這種斜邊的，用PLC做的，廣州有一家公司做塌房了，沒有成功

Y1軸和Y2軸只是左右送料，送料變成斜的，要計算送料的進給量？切刀固定的
gongkong1233
級別: 略有小成
精華主題: 0
發帖數量: 68 個
工控威望: 218 點
下載積分: 2197 分
在線時間: 103(小時)
注冊時間: 2009-04-19
最后登錄: 2025-07-03
查看gongkong1233的 主題 / 回貼
6樓  發表于: 昨天
推薦SIMOTION
hezhen880924
級別: 略有小成
精華主題: 0
發帖數量: 182 個
工控威望: 308 點
下載積分: 921 分
在線時間: 682(小時)
注冊時間: 2013-01-08
最后登錄: 2025-07-04
查看hezhen880924的 主題 / 回貼
7樓  發表于: 昨天
是數控剪板機？要數控系統？不清楚做的設備具體要求。
