熱挑戰與熱源分布現代電動滑板車憑借輕巧便捷的特點已成為城市微出行的重要工具，但其狹窄空間內高度集成的電路系統卻面臨著嚴峻的散熱挑戰�；遘噧�(nèi)部電路主要由三大熱源構成：電機控制器、鋰離子電池組以及驅動電路系統，這些組件在運行中持續產生熱量，尤其在爬坡或高速行駛時溫升更為顯著。根據熱力學分析，當電機控制器溫度超過85℃時，其內部控制芯片可能因過熱而性能衰減甚至永久損壞；而電池包溫度一旦突破60℃臨界點，不僅容量急劇衰減，更存在熱失控風險。
電機控制器：作為電動滑板車的“大腦”，這個模組內含MOSFET功率管和微處理器芯片，通過高頻開關控制電機運轉。然而這種電力轉換過程伴隨著15%-20%的能量損耗，這些損耗幾乎全部轉化為熱能。更棘手的是，為防止水分和灰塵侵入，控制器通常被密封在鋁合金外殼中，形成“熱累積陷阱”。
電池系統：多節18650或21700鋰離子電芯組成的電池包通常安置在踏板下方底殼內。在充放電過程中，電池內阻產生的焦耳熱與電化學反應熱疊加，使電池組成為持續發熱體。實測數據顯示，大電流放電時電池表面溫度可比環境高出25-40℃。
輔助電路：包括DC-DC轉換器、照明系統和BMS電池管理系統等分布在車身各處的電子模塊，雖然單體發熱量不高，但空間分布分散且熱管理常被忽視，長期運行易引發連接器老化或元件失效。
傳統散熱方案面臨多重困境：風冷需要額外風扇增加功耗；金屬散熱器增加重量；液冷系統復雜且成本高昂。正是在此背景下，兼具導熱與工程適應性的導熱硅膠片脫穎而出，成為電動滑板車熱管理設計的關鍵材料創新。
導熱硅膠片的特性與優勢導熱硅膠片是一種以硅樹脂為基材，添加氧化鋁、氮化硼等高導熱填料，通過特殊工藝合成的界面導熱材料。它填補了傳統散熱材料的性能短板，在電動滑板車散熱設計中展現出多重優勢：

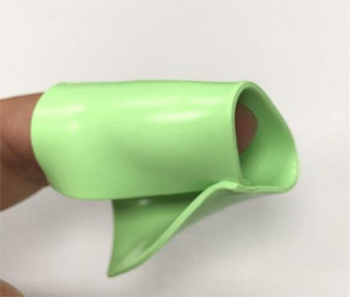

微觀填充能力：材料具備優異的柔軟性與彈性（硬度通常為Shore C 30-50），能在低壓力條件下（約5psi）充分填充散熱表面微觀不平整處。實驗表明，即使表面粗糙度達Ra 6.3μm的壓鑄殼體，硅膠片也能實現90%以上的真實接觸，將界面氣隙降至0.1mm以下。而空氣作為熱的不良導體（導熱系數僅0.024W/m·K），其存在會嚴重阻礙熱量傳導。
工程適配性：提供0.3-10mm的厚度選擇范圍，可靈活適應不同裝配間隙。例如在滑板車電機控制器散熱設計中，1.5mm厚硅膠片可完美填充控制芯片與鋁合金散熱器間的公差；而在電池組中，3mm厚的高壓縮性墊片能吸收電芯膨脹變形。
多功能集成：導熱硅膠片同時實現熱管理、機械防護和電氣絕緣三重功能。其作為減震緩沖介質，可有效吸收滑板車行駛中高達5G的震動沖擊，防止固定螺絲松動；而8-12kV/mm的介電強度確保高壓部件間的絕對絕緣。
相比傳統導熱硅脂，硅膠片避免了揮發干涸和泵出效應問題，使用壽命可達8年以上；且裝配過程無污染，支持自動化生產，在穩定性、抗震性和易維護性方面優勢顯著。
在電機控制器散熱中的應用電機控制器作為電動滑板車的核心功率單元，其散熱效能直接決定整車可靠性�，F(xiàn)代控制器多采用全封閉式金屬外殼設計，內部IGBT或MOSFET功率模塊的散熱需經過多重熱傳導路徑。導熱硅膠片在此環節發揮“熱橋梁”作用，構建高效傳熱通道。
① 雙面導熱路徑設計先進散熱方案在控制器內部采用雙路徑導熱架構：
內部路徑：在功率模塊（如IPM模塊）與控制器殼體間鋪設1.5mm厚導熱硅膠片（導熱系數≥2.5W/m·K），將熱量橫向傳導至殼體側面
外部路徑：控制器外殼兩側安裝帶散熱翅片的固定板，通過另一層硅膠片實現殼體到散熱鰭片的熱傳遞
這種設計使控制器整體散熱面積擴展3-5倍，實測表明可使功率管結溫降低18-22℃。
② 減震與防護集成巧妙的是，散熱結構同時兼顧機械保護功能：
控制器通過懸浮式安裝板固定，安裝板與車架間設置彈簧滑桿系統，可吸收路面震動
硅膠片本身的粘彈性特質能消耗振動能量，在10-500Hz頻率范圍內減震效果達40%
固定板外側的復合墊板在側面撞擊時提供緩沖，避免控制器直接受機械損傷
導熱硅膠片的壓縮回彈性使其成為理想的減震導熱介質，在滑板車震動環境下可有效防止散熱器松動。
③ 熱管理系統集成控制器散熱還需與整車熱管理協同：
部分設計在控制器上方布置軸流風機（通常5V/0.2A低功耗），通過風道將熱量導向車體后方
配合車殼上的傾斜百葉窗結構（角度通常為30°-45°），既保證IP54防護等級，又能利用行駛中的氣流
導熱硅膠片將熱量高效傳導至散熱鰭片，大幅提升對流換熱效率，較無散熱片設計溫度可再降15℃
④ 在電池組熱管理中的關鍵角色鋰電池的溫度敏感性使熱管理成為電動滑板車安全設計的核心。導熱硅膠片在電池系統中主要解決三大問題：單體電芯散熱不均、充放電峰值溫升以及機械振動防護。
熱傳遞路徑優化
先進電池模組采用三明治散熱架構：
在電芯間：0.5mm厚高導熱墊片（k=3.0W/m·K）填充鎳片連接縫隙，使溫差控制在±2℃內
在模組底部：2.0mm厚相變復合硅膠墊（PCM含量≥30%）吸收大電流放電時的峰值熱量
在殼體界面：模組與鋁合金散熱底板間用高壓縮性硅膠片（壓縮率≥30%）連接，適應電芯膨脹變形
某款36V/10Ah電池組的實測數據顯示，應用該方案后：
- 5C放電時最高溫度從68℃降至51℃
- 電芯間溫差由8.2℃縮小至1.8℃
- 熱失控傳播時間延遲≥15分鐘
⑤ 在其他電子部件中的散熱應用除核心功率部件外，導熱硅膠片在滑板車其他電子系統中也發揮重要作用：
DC-DC轉換器：連接48V電池組與12V輔助系統的降壓模塊中，在電感磁芯與外殼間鋪設1.0mm硅膠片，將熱點溫度從105℃降至82℃，同時抑制高頻嘯叫
LED照明驅動：前燈驅動板灌封前，在PCB背面粘貼導熱硅膠片，使熱量擴散至車架金屬管，避免光衰
BMS控制板：電池管理系統中的采樣電阻等發熱元件通過0.5mm超薄硅膠片（k=2.0W/m·K）連接至電池外殼，優化溫度監測精度
值得注意的是，不同部件對硅膠片參數要求各異：
- 功率部件需高導熱系數（≥3.0W/m·K）
- 傳感器接口宜選超軟材質（硬度≤Shore OO 40）
- 振動區域用高撕裂強度配方（≥8kN/m）

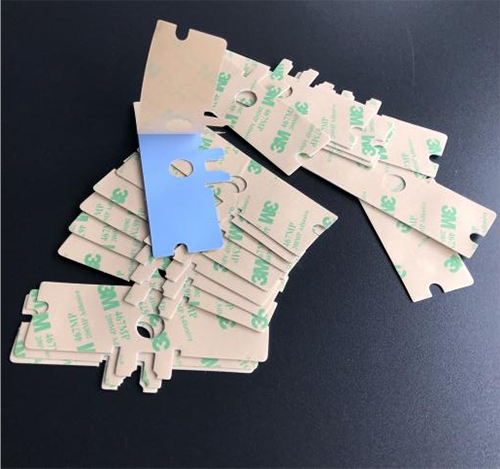

- 狹小空間適用自粘型產品
結語隨著電動滑板車向高功率、長續航和輕量化發展，散熱系統設計面臨更大挑戰。導熱硅膠片作為熱管理領域的多面手，憑借其獨特的物理特性和工程適應性，將持續發揮關鍵作用。未來突破點在于將材料特性與智能控制系統深度整合，打造更安全、高效的熱管理解決方案。
>>> 熱設計箴言：在電動滑板車的封閉空間內，“熱導率決定性能上限，散熱設計決定安全底線”——散熱工程師的終極挑戰是讓熱量在正確的時間，以正確的路徑，到達正確的位置。
