玫瑰煙斗
尋找有緣人
級別: 探索解密
精華主題: 0
發帖數量: 25 個
工控威望: 190 點
下載積分: 4766 分
在線時間: 25(小時)
注冊時間: 2025-01-09
最后登錄: 2025-07-08
查看玫瑰煙斗的 主題 / 回貼
樓主  發表于: 17天前
前段時間在網上看了些教程，步進電機也確實轉了起來，最近又心血來潮把玩步進，接線什么的都是正確的，PLC是比較老的FX1N MT型的 我用PLSY脈沖輸出指令怎么搞就是轉不起來，起初是懷疑我的接線問題，但是查了幾次接線也確實沒問題，這是什么原因。
夢雨天涯
微信hui530527   &
級別: 網絡英雄
精華主題: 0
發帖數量: 4790 個
工控威望: 8205 點
下載積分: 17803 分
在線時間: 3343(小時)
注冊時間: 2016-10-31
最后登錄: 2025-07-08
查看夢雨天涯的 主題 / 回貼
1樓  發表于: 16天前
你說你是對的，那就把接線圖放出來，還有程序圖
步進電機你會分A+，A-，B+，B-嗎？
微信hui530527      b站賬號，非標自動化譚工
請不要隨意加我，不會隨便通過。QQ群462042464
玫瑰煙斗
尋找有緣人
級別: 探索解密
精華主題: 0
發帖數量: 25 個
工控威望: 190 點
下載積分: 4766 分
在線時間: 25(小時)
注冊時間: 2025-01-09
最后登錄: 2025-07-08
查看玫瑰煙斗的 主題 / 回貼
2樓  發表于: 15天前
圖片：

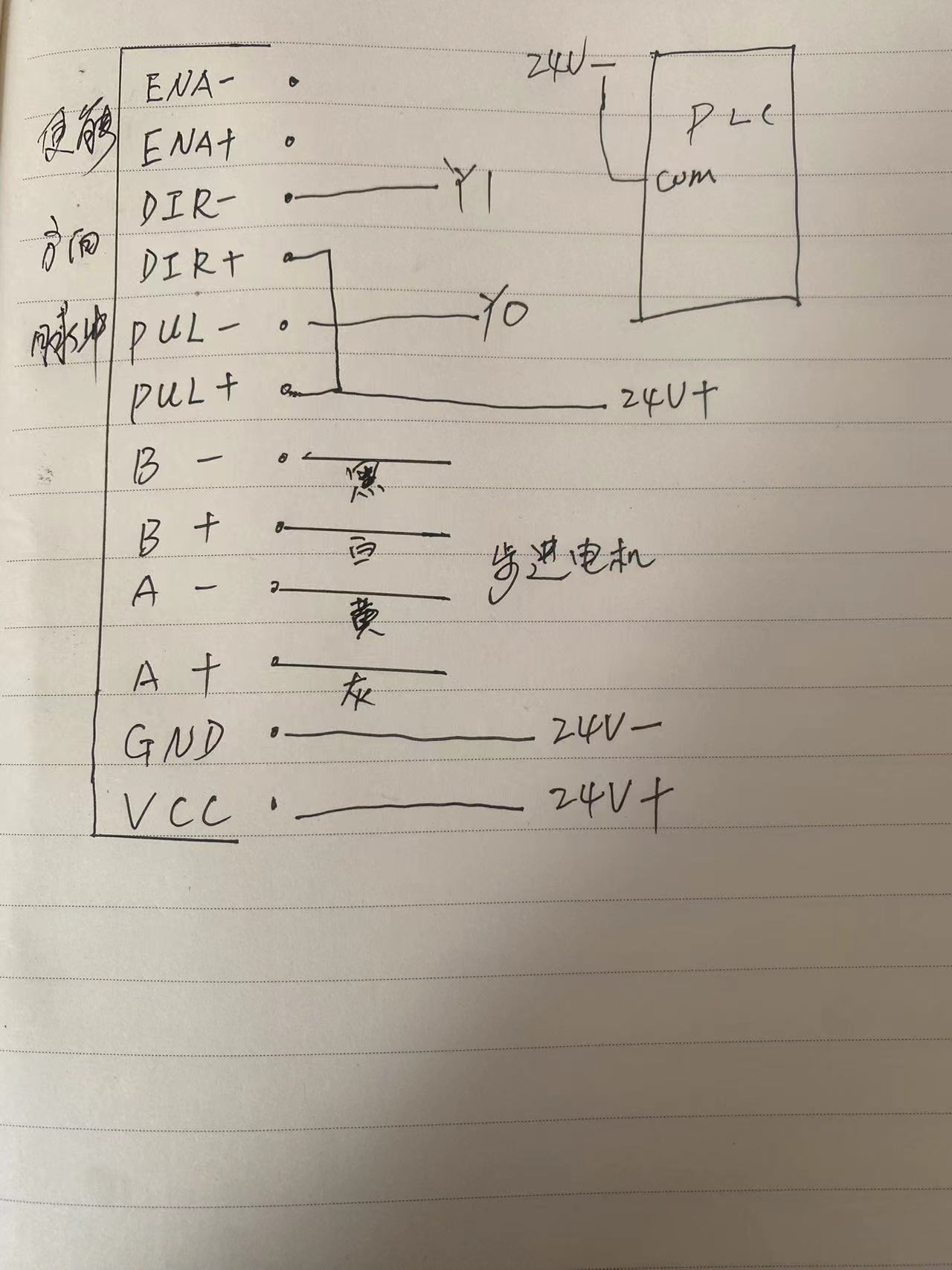

大神幫我看看，我自己畫的連接電路圖，這樣接線是對的嗎？
honggun
級別: 網絡英雄
精華主題: 0
發帖數量: 1675 個
工控威望: 7101 點
下載積分: 39726 分
在線時間: 942(小時)
注冊時間: 2009-11-16
最后登錄: 2025-07-09
查看honggun的 主題 / 回貼
3樓  發表于: 15天前
脈沖回路接24伏要串連電阻
cvlsem
https://weike.fm/SyNGJc43f
級別: 論壇先鋒
精華主題: 0
發帖數量: 569 個
工控威望: 1431 點
下載積分: 76 分
在線時間: 155(小時)
注冊時間: 2016-05-14
最后登錄: 2025-07-08
查看cvlsem的 主題 / 回貼
4樓  發表于: 15天前
圖片：
引用
引用樓主玫瑰煙斗于2025-06-22 15:24發表的 求助：步進驅動器與三菱FX接線的問題 :
前段時間在網上看了些教程，步進電機也確實轉了起來，最近又心血來潮把玩步進，接線什么的都是正確的，PLC是比較老的FX1N MT型的 我用PLSY脈沖輸出指令怎么搞就是轉不起來，起初是懷疑我的接線問題，但是查了幾次接線也確實沒問題，這是什么原因。

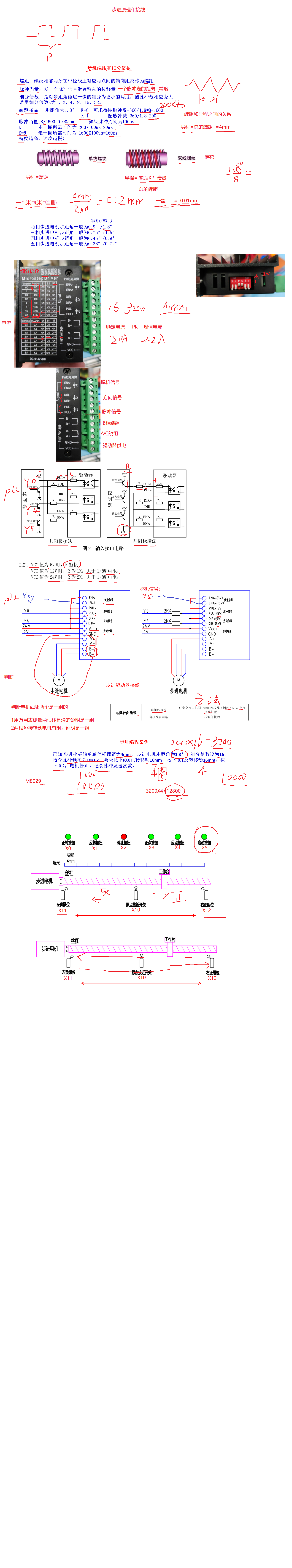

不知道能不能幫助樓主
本帖最近評分記錄：
  • 下載積分:+1(激光魔少) 師兄你真好人
    • 三人行者必有我?guī)?，擇其善者而從之
    壓縮包解WINRAR
    一天學一點點
    空群：4057363
    玫瑰煙斗
    尋找有緣人
    級別: 探索解密
    精華主題: 0
    發帖數量: 25 個
    工控威望: 190 點
    下載積分: 4766 分
    在線時間: 25(小時)
    注冊時間: 2025-01-09
    最后登錄: 2025-07-08
    查看玫瑰煙斗的 主題 / 回貼
    5樓  發表于: 15天前
    引用
    引用第4樓cvlsem于2025-06-24 19:27發表的  :

    不知道能不能幫助樓主


    真是太感謝了，此圖太詳細了
    玫瑰煙斗
    尋找有緣人
    級別: 探索解密
    精華主題: 0
    發帖數量: 25 個
    工控威望: 190 點
    下載積分: 4766 分
    在線時間: 25(小時)
    注冊時間: 2025-01-09
    最后登錄: 2025-07-08
    查看玫瑰煙斗的 主題 / 回貼
    6樓  發表于: 15天前
    引用
    引用第3樓honggun于2025-06-24 18:17發表的  :
    脈沖回路接24伏要串連電阻

    有的說不需要串接電阻，有的說需要，不知道是怎么回事
    biaogege520
    清晨的風
    級別: 家園常客
    精華主題: 0
    發帖數量: 271 個
    工控威望: 504 點
    下載積分: 113 分
    在線時間: 83(小時)
    注冊時間: 2015-07-01
    最后登錄: 2025-07-07
    查看biaogege520的 主題 / 回貼
    7樓  發表于: 12天前
    引用
    引用第6樓玫瑰煙斗于2025-06-25 04:24發表的  :

    有的說不需要串接電阻，有的說需要，不知道是怎么回事

    這個要根據你的步進驅動器來判斷，你看你的驅動器說明書，有些驅動器可以直接接入24，如果說明書標的是5v的話你接入一個24v就要接一個2K左右的限流電阻
    往事如風
    科技改變制造
    級別: 網絡英雄

    精華主題: 0
    發帖數量: 11919 個
    工控威望: 19313 點
    下載積分: 14308 分
    在線時間: 2780(小時)
    注冊時間: 2013-01-31
    最后登錄: 2025-07-05
    查看往事如風的 主題 / 回貼
    8樓  發表于: 10天前
    總結的不錯
