樓主  發表于: 2012-06-14 18:53
圖片：
驅動器是步森的BL0408，PLC是s7-200 226 或是224xp,它的說明總是說把各個端子（比如R/S,DIR）和端子S-的通，斷來控制這些信號，那PLC的接線應該怎么接呢？
forcible
級別: 略有小成
精華主題: 0
發帖數量: 132 個
工控威望: 258 點
下載積分: 1975 分
在線時間: 58(小時)
注冊時間: 2012-03-26
最后登錄: 2018-10-07
查看forcible的 主題 / 回貼
1樓  發表于: 2012-06-14 19:03
我是想知道PLC的輸出怎么接線，比如要控制啟/停，那這個端子R/S和端子S-應該怎么給信號呢
forcible
級別: 略有小成
精華主題: 0
發帖數量: 132 個
工控威望: 258 點
下載積分: 1975 分
在線時間: 58(小時)
注冊時間: 2012-03-26
最后登錄: 2018-10-07
查看forcible的 主題 / 回貼
2樓  發表于: 2012-06-14 21:42
唉，我這是教學設備，明個把照片附上
我想也應該是的
forcible
級別: 略有小成
精華主題: 0
發帖數量: 132 個
工控威望: 258 點
下載積分: 1975 分
在線時間: 58(小時)
注冊時間: 2012-03-26
最后登錄: 2018-10-07
查看forcible的 主題 / 回貼
3樓  發表于: 2012-06-15 12:25
是嗎？我試著直接把這兩個端子連起來，電機沒轉，這才抓瞎了
forcible
級別: 略有小成
精華主題: 0
發帖數量: 132 個
工控威望: 258 點
下載積分: 1975 分
在線時間: 58(小時)
注冊時間: 2012-03-26
最后登錄: 2018-10-07
查看forcible的 主題 / 回貼
4樓  發表于: 2012-06-16 09:25
有人用過么？
forcible
級別: 略有小成
精華主題: 0
發帖數量: 132 個
工控威望: 258 點
下載積分: 1975 分
在線時間: 58(小時)
注冊時間: 2012-03-26
最后登錄: 2018-10-07
查看forcible的 主題 / 回貼
5樓  發表于: 2012-06-16 13:13
但是我這樣直接連了沒任何反應啊
forcible
級別: 略有小成
精華主題: 0
發帖數量: 132 個
工控威望: 258 點
下載積分: 1975 分
在線時間: 58(小時)
注冊時間: 2012-03-26
最后登錄: 2018-10-07
查看forcible的 主題 / 回貼
6樓  發表于: 2012-06-18 20:04
引用
引用第10樓llb于2012-06-16 22:20發表的 :
電位器接了嗎

沒有接電位器
forcible
級別: 略有小成
精華主題: 0
發帖數量: 132 個
工控威望: 258 點
下載積分: 1975 分
在線時間: 58(小時)
注冊時間: 2012-03-26
最后登錄: 2018-10-07
查看forcible的 主題 / 回貼
7樓  發表于: 2012-06-18 20:06
引用
引用第11樓ham910008于2012-06-18 13:26發表的 :
用PLC控制繼電器，再用繼電器去控制驅動的方向跟啟停觸點。邏輯順序按你的需要編寫！很簡單��！

為什么要用繼電器呢？怎么用繼電器呢？
forcible
級別: 略有小成
精華主題: 0
發帖數量: 132 個
工控威望: 258 點
下載積分: 1975 分
在線時間: 58(小時)
注冊時間: 2012-03-26
最后登錄: 2018-10-07
查看forcible的 主題 / 回貼
8樓  發表于: 2012-06-18 21:04
圖片：

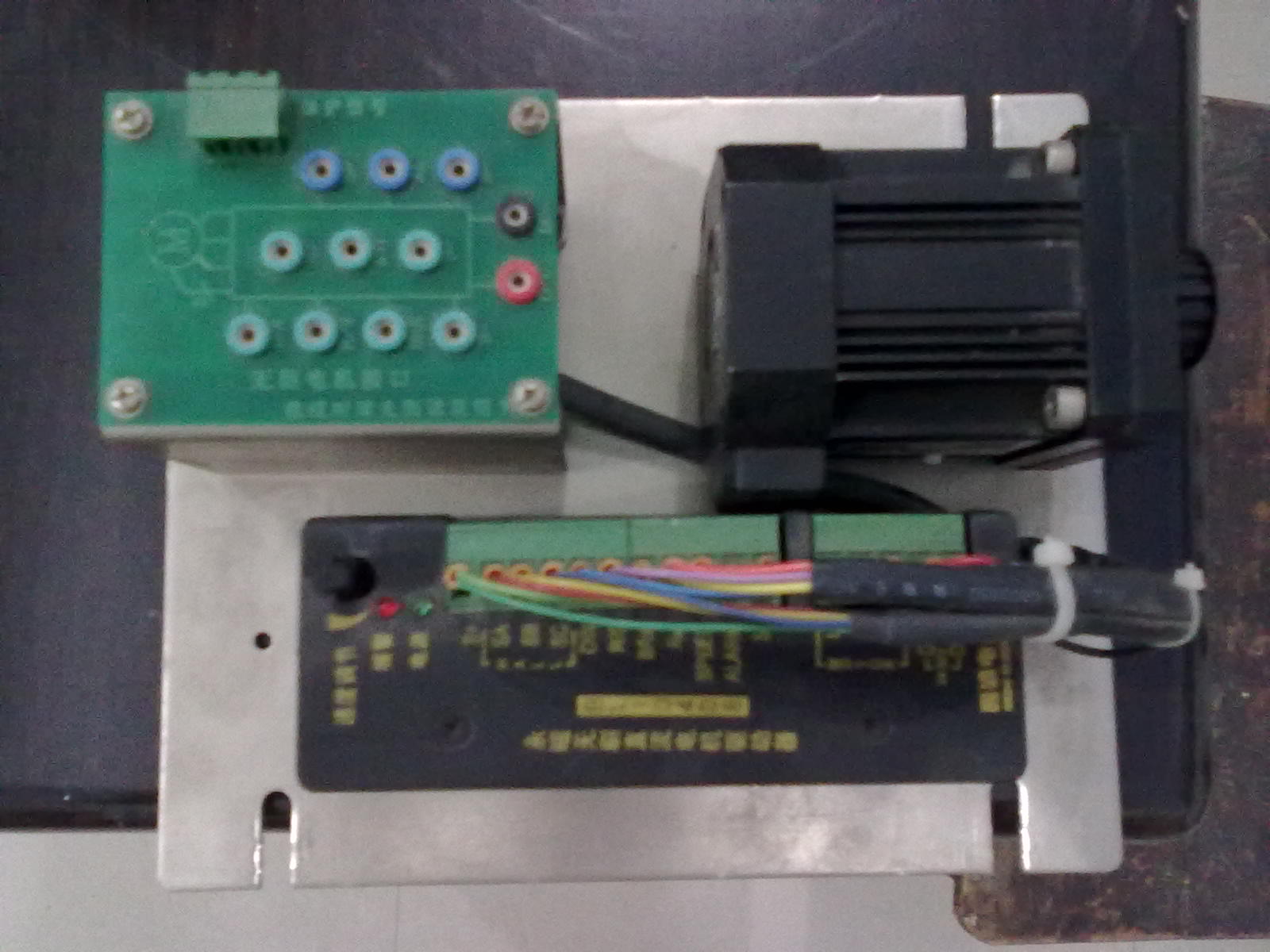

這是電機和驅動圖
forcible
級別: 略有小成
精華主題: 0
發帖數量: 132 個
工控威望: 258 點
下載積分: 1975 分
在線時間: 58(小時)
注冊時間: 2012-03-26
最后登錄: 2018-10-07
查看forcible的 主題 / 回貼
9樓  發表于: 2012-06-19 11:16
高手看看，這是個教學用的小東西，買回來人家把線都接好了，我按照說明書，把R/S和S-連接起來，電機不轉啊，說明書我下了，誰要我可以給他，是我理解說明書錯誤錯誤了么
forcible
級別: 略有小成
精華主題: 0
發帖數量: 132 個
工控威望: 258 點
下載積分: 1975 分
在線時間: 58(小時)
注冊時間: 2012-03-26
最后登錄: 2018-10-07
查看forcible的 主題 / 回貼
10樓  發表于: 2012-06-19 11:47
引用
引用第17樓liulungao于2012-06-19 11:35發表的 :
無刷直流電機的驅動 是外部供電的 0~~~10V 直流電壓   S-  接負極            正極    要控制信號端子通過PLC 輸出再直流電機驅動器就好了。

說明書上說是24V-48v直流驅動的，說明書上說電機的啟停是通過R/S端子和s-的通斷來控制的，我接上這兩個端子，電機不轉啊。是我想錯了么？
forcible
級別: 略有小成
精華主題: 0
發帖數量: 132 個
工控威望: 258 點
下載積分: 1975 分
在線時間: 58(小時)
注冊時間: 2012-03-26
最后登錄: 2018-10-07
查看forcible的 主題 / 回貼
11樓  發表于: 2012-06-20 21:04
圖片：
電路圖？什么電路圖？
我仔細看了看說明書，是不是還要把speed驅動器信號輸出端子和s-端子接上呢？

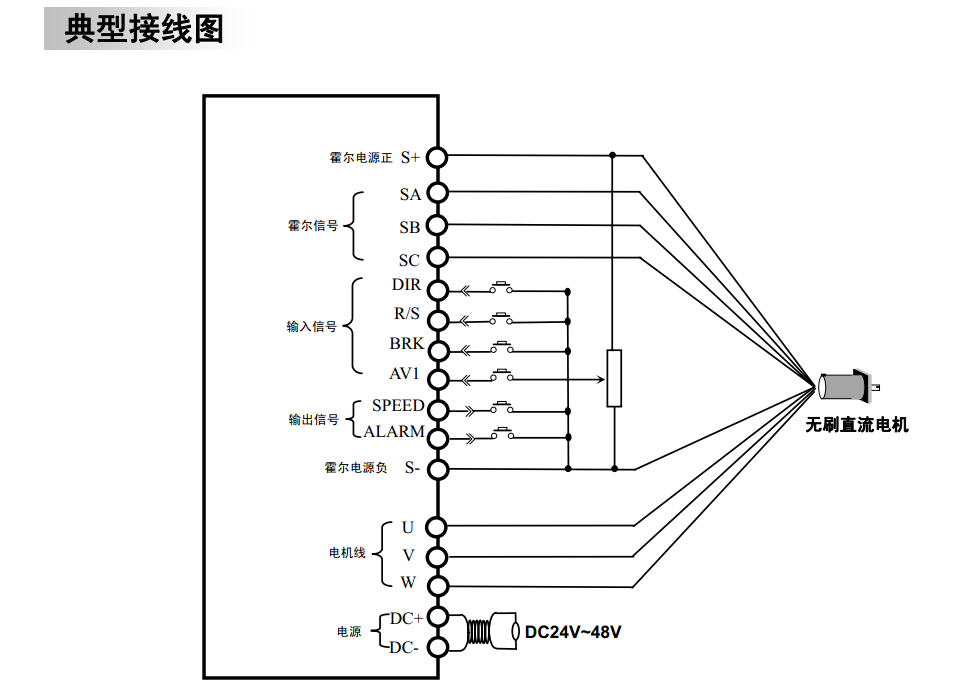

這是驅動器說明書的典型接線圖，我這個是買回來人家接好的，和說明書差距很大
  • «
