愛家愛china
愛家愛china
級別: 家園�？�
精華主題: 0
發帖數量: 510 個
工控威望: 887 點
下載積分: 1386 分
在線時間: 245(小時)
注冊時間: 2009-09-07
最后登錄: 2025-05-05
查看愛家愛china的 主題 / 回貼
樓主  發表于: 2014-01-09 08:10

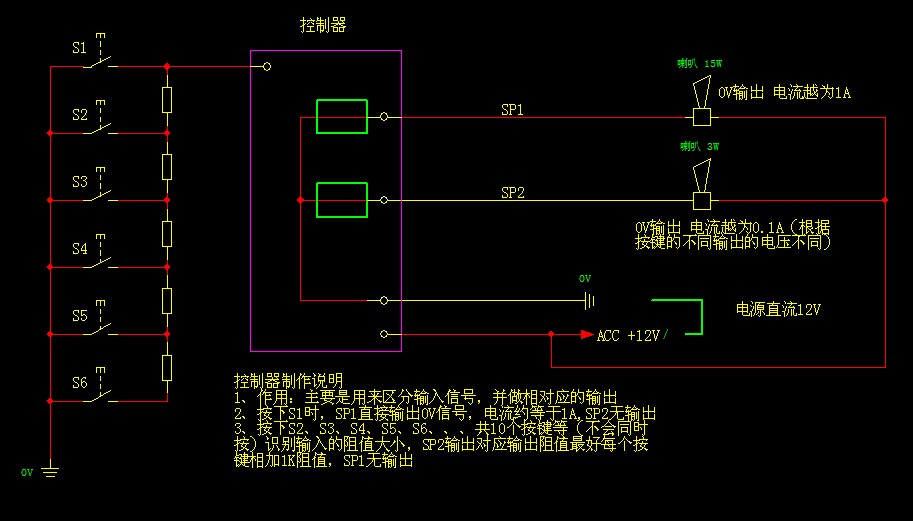

實現如圖所示的功能 主要就是區分輸入信號
當直接輸入S1按下時，SP1輸出0V信號 SP2不輸出
檔按下S2-S11時（圖中只畫了6個），SP2輸出從1K到10K的阻值，每個按鍵間隔1K，SP1不輸出
朋友多了路好走!!!
john42tw
級別: 網絡英雄
精華主題: 0
發帖數量: 1287 個
工控威望: 6118 點
下載積分: 54702 分
在線時間: 1130(小時)
注冊時間: 2012-04-24
最后登錄: 2025-05-27
查看john42tw的 主題 / 回貼
1樓  發表于: 2014-01-09 08:32
2.按下S1時 SP1輸出0V 電流1A  SP2無輸出 ???

沒電壓怎麼有電流?
愛家愛china
愛家愛china
級別: 家園常客
精華主題: 0
發帖數量: 510 個
工控威望: 887 點
下載積分: 1386 分
在線時間: 245(小時)
注冊時間: 2009-09-07
最后登錄: 2025-05-05
查看愛家愛china的 主題 / 回貼
2樓  發表于: 2014-01-09 08:47
看圖啊。。。喇叭是共ACC的  所以輸出OV 不就成回路了？
朋友多了路好走!!!
lijinniu
級別: 工控俠客
精華主題: 0
發帖數量: 623 個
工控威望: 3669 點
下載積分: 29981 分
在線時間: 1407(小時)
注冊時間: 2007-08-17
最后登錄: 2024-06-11
查看lijinniu的 主題 / 回貼
3樓  發表于: 2014-01-10 16:28
使用０－１０V模擬量輸入就可以了。
qj_wgx
級別: 論壇先鋒
精華主題: 0
發帖數量: 831 個
工控威望: 1070 點
下載積分: 2609 分
在線時間: 505(小時)
注冊時間: 2007-08-28
最后登錄: 2025-05-27
查看qj_wgx的 主題 / 回貼
4樓  發表于: 2014-01-11 16:17
什么意思啊，用一路線來區分不同的按鈕信號？？？？
節省輸入？？？？
cdm560221
級別: 略有小成
精華主題: 0
發帖數量: 44 個
工控威望: 215 點
下載積分: 924 分
在線時間: 42(小時)
注冊時間: 2007-04-22
最后登錄: 2017-11-18
查看cdm560221的 主題 / 回貼
5樓  發表于: 2014-01-13 15:26
輸入信號回路設計的有問題。按圖理解，無論哪一個按鈕按下輸入信號都是零伏。
